Cara Menghitung Nilai Gelang Warna Pada Resistor

Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik niscaya ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca arahan warna ataupun arahan angka yang ada ditubuh Resistor itu sendiri.

Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh arahan warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih gampang dalam membacanya.

Kita juga sanggup mengetahui nilai suatu Resistor dengan cara menggunakan alat pengukur Ohm Meter atau MultiMeter. Satuan nilai Resistor yaitu Ohm (Ω).

Cara menghitung nilai Resistor Pada Kode Warna

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial yaitu diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini yaitu warna-warna yang terdapat di Tubuh Resistor :

Perhitungan untuk Resistor dengan 4 Gelang warna :

Masukkan angka pribadi dari arahan warna Gelang ke-1 (pertama)
Masukkan angka pribadi dari arahan warna Gelang ke-2
Masukkan Jumlah nol dari arahan warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut yaitu 10 * 10⁵ = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan Resistor dengan 5 Gelang warna :

Masukkan angka pribadi dari arahan warna Gelang ke-1 (pertama)
Masukkan angka pribadi dari arahan warna Gelang ke-2
Masukkan angka pribadi dari arahan warna Gelang ke-3
Masukkan Jumlah nol dari arahan warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10ⁿ)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut yaitu 105 * 10⁵ = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm 2.310 Ohm

Untuk mempermudah menghafalkan warna di Resistor, kami menggunakan akronim ibarat berikut :

HI CO ME O KU JAU BI UNG A PU
(HItam, COklat, MErah, Orange, KUning. HiJAU, BIru, UNGu, Abu-abu, PUtih)

Cara menghitung nilai Resistor pada Kode Angka tertera (chip SMD Resistor):

Membaca nilai Resistor yang berbentuk komponen Chip lebih gampang dari Komponen Axial, alasannya yaitu tidak menggunakan arahan warna sebagai pengganti nilainya. Kode yang dipakai oleh Resistor yang berbentuk Komponen Chip menggunakan Kode Angka pribadi jadi sangat gampang dibaca atau disebut dengan Body Code Resistor (Kode Tubuh Resistor)

Contoh :

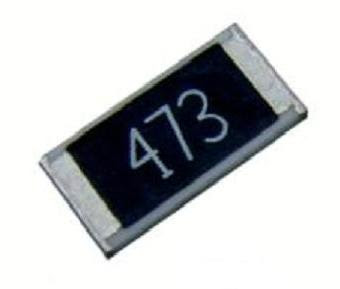

Kode Angka yang tertulis di tubuh Komponen Chip Resistor yaitu 4 7 3;

Cara pembacaannya yaitu :

Masukkan Angka ke-1 pribadi = 4
Masukkan Angka ke-2 pribadi = 7
Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
Maka nilainya yaitu 47.000 Ohm atau 47 kilo Ohm (47 kOhm)

Contoh-contoh perhitungan lainnya :

222 → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm

103 → 10 * 10³ = 10.000 Ohm atau 10 Kilo Ohm

334 → 33 * 10⁴ = 330.000 Ohm atau 330 Kilo Ohm

Ada juga yang menggunakan arahan angka ibarat dibawah ini :
(Tulisan R menunjukan letaknya koma decimal)
4R7 = 4,7 Ohm
0R22 = 0,22 Ohm

Keterangan :

Ohm = Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
1.000 Ohm = 1 kilo Ohm (1 KΩ )
1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)

supaya artikel ini bermanfaat bagi pembaca.
